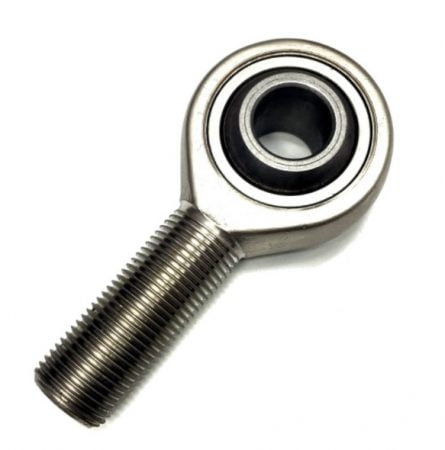

Rotules et accessoires pour capteur de Force -ROT

Rotules et accessoires pour capteur de Force -ROT

Les embouts et les rotules sont des éléments mécaniques prêts à être montés, pour la transmission de
mouvements basculants, souvent combinés avec des mouvements rotatifs et angulaires variables.
Les dimensions des embouts se rapportent aux normes dimensionnelles DIN 648K.

Ces produits disposent d’une très bonne tenue à de fortes charges et sont adaptés à l’ensembles de nos capteurs de tractions FTCS, FTCP, FTCN

Nous disposons de filetages adaptés à nos capteurs en version male et femelle


Référence produit : -ROT
Disponibilité : 2 semaines
Fiche technique
Consulter

Description détaillée

ALÉSAGES ET FILETAGES
L’alésage de la bague intérieure est rectifié et poli, la tolérance est H7.
Son diamètre est la mesure nominale du type et la base de toutes les autres dimensions
Le filetage de la tige, tolérance 6h, est disponible dans plusieurs versions

CHARGES
Les charges sont exprimées en daN
Elles indiquent la charge statique maximale avant la déformation permanente du corps
La charge dynamique maximale unidirectionnelle n’est pas supérieure à 50%des charges statiques données.
Pour charges dynamique alternées, la limite est de 25%.




Déclinaisons
    Références Pas Male / Femelle Matière
    -ROTM6x1M M6 X 1.00 MALE 1.3505 HARD
    -ROTM10X1.5M M10 X 1.5 FEMELLE 1.3505 HARD
    -ROTM10X1.5F M10 X 1.5 FEMELLE 1.3505 HARD
    -ROTM12X1.75M M12 X 1.75 MALE 1.3505 HARD
    -ROTM12X1.75F M12 X 1.75 FEMELLE 1.3505 HARD
    -ROTM16X1.5M M16 X 1.5 MALE 1.3505 HARD
    -ROTM16X1.75M M16 X 1.75 MALE 1.3505 HARD
    -ROTM16X2F M16 X 2 FEMELLE 1.3505 HARD
    -ROTM20X2.5F M20 X 2.5 FEMELLE 1.3505 HARD
